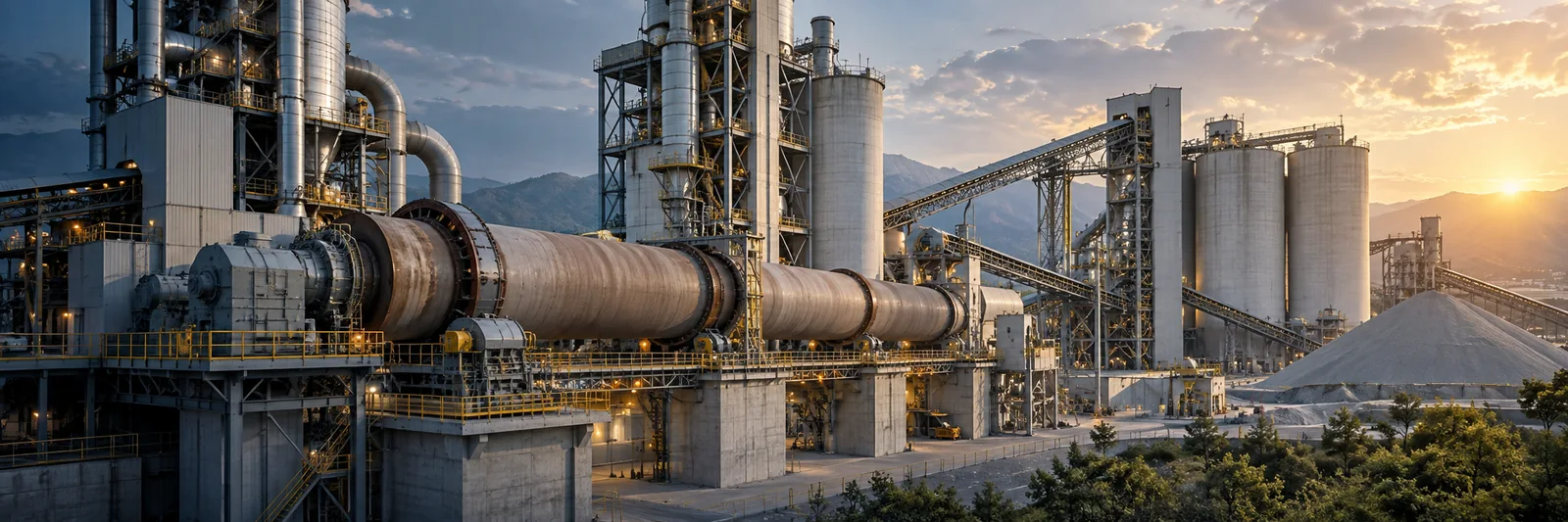

Çimento Endüstrisi:
Çimento, inşaatta kullanılan birincil malzeme olarak, sanayi ürünleri arasında en yüksek üretim hızlarından birine sahiptir ve kullanımı her yerde görünür, binalardan köprüler ve yollara kadar. Çimento üretim şirketleri, havadaki yüksek partikül içeriği nedeniyle zorlu ve sert bir çevrede faaliyet göstermektedir, bu da alanda kullanılan makineler ve sistemlerin oldukça dayanıklı olmasını zorunlu kılar.
Dünya çapında çimento talebi, modernleşme ile birlikte artmakta ve alandaki şirket sayısı her zaman artmaktadır. Güvenilir durum izleme ve koruma sistemleri olmadan, çimento fabrikası makineleri sorunlarla karşılaşabilir. VibSens, çimento endüstrisinde döner makinelerin titreşim koruması ve çevrimiçi durum izleme için mükemmel bir çözüm sunmaya hazırdır; bu, üretim, kurulum, devreye alma ve eğitim dahil olmak üzere her aşamayı kapsar.

Durum İzleme & Titreşim Koruması:
Çimento şirketlerinin, 6 ay gibi uzun süreler boyunca kesinti olmadan çalışması gerekir. Döner makinelerin durum izleme ve titreşim koruması, kullanıcıya arızaları çalışmadan önce tespit etme ve önleme imkanı sağlar. Titreşim ölçümüyle tespit edilebilecek arızalar şunlardır:

  • Yatak hasarı ve yağlama problemleri
  • Dengesizlik ve hizalama hataları
  • Gevşeklik, rezonans ve yapısal sorunlar
  • Dişli kutusu ve konveyör bant sorunları ve hasarı
  • Temel hareketi, kavrama hasarı ve yetersiz destek

Çimento Üretim Süreci:
Birçok şirkette çimento üretim süreci aşağıda gösterilen süreçle benzer şekildedir. Çimento üretim adımları genellikle şu şekildedir:
• Hammaddelerin birkaç aşamada öğütülmesi
• Hammaddelerin piroliz işlemi ile çimento klinkeri oluşturulması
• Klinkerin soğutulması ve depolanması
• Son öğütme işlemi
• Ambalajlama


Çimento Endüstrisindeki Döner Makineler için Çözüm:
Yukarıda belirtilenlere göre, VibSens, çimento şirketlerinde yaygın olarak kullanılan en önemli döner makineleri belirlemiş ve her birinin durum izleme ve koruma sistemleri için en iyi çözümleri geliştirmiştir.

Hız sensörleri, akselometreler gibi cihazlardan alınan sinyal çıktıları, VD-5 veya sürekli olarak V400 titreşim ölçüm ve koruma sistemi ile periyodik olarak okunabilir. Her iki cihaz da (VD-5 çevrimdışı, V400 çevrimiçi) bilgisayara bağlanabilir ve verileri, zaman sinyali, spektrum, suş, yörünge gibi izleme fonksiyonları içeren Vibsens-Pro yazılımına iletebilir.

Yukarıda belirtilen her makinede, üretimdeki rolü, işletme koşulları ve şirketin finansal yatırımı dikkate alınarak doğru türde sensörler ve ölçüm sistemleri kullanılmalıdır. VibSens, diğer müşterilerle olan deneyimlerine dayalı olarak bu çözümleri sağlamaya hazırdır.


Tipik Çevrimiçi Yöntemler Düzeni:
Opsiyonel No.1:
Opsiyonel olarak, müşteri tüm makineler ve ölçüm noktaları için titreşim verici ve koruma sistemi olarak VC210 A Sinyal Verici'yi seçebilir. Bu şema aşağıda gösterilmiştir.
(Lütfen şemayı ekleyin veya ilgili ayrıntıları verin, böylece size daha fazla yardımcı olabilirim.)

Opsiyonel No.2:
İkinci seçenek olarak, kullanıcı V400'ü seçebilir. Bu cihaz yalnızca bir koruma modülü değil, aynı zamanda çok maliyet etkin bir bütçeyle bir durum izleme sistemi olarak da kullanılabilir. Bu şema aşağıda gösterilmiştir.
(Lütfen şemayı ekleyin veya ilgili ayrıntıları verin, böylece size daha fazla yardımcı olabilirim.)

Transdüser Konumları:
Yatay yönde titreşim ölçümleri için, ivmeölçerler genellikle motor veya pompa yatak yuvalarına, yataklara en yakın olan noktalara monte edilir. Bu, kullanıcının ISO 10816'da önerildiği gibi dengesizlik ve yapısal temel sorunlarını tespit etmek için titreşim hızını mm/saniye (RMS) cinsinden ölçmesini sağlar.

Dikey yöndeki ölçümler için ivmeölçerler genellikle tahrik uç yataklarına monte edilir, bu da kullanıcının hizalama hataları ve gevşekliği tespit etmek için titreşim hızını mm/saniye (RMS) cinsinden almasını sağlar. Bu, eksenel yöndeki ölçümler için de geçerlidir. Bazı motorlar, örneğin yazıcı motorları, her iki uçtaki yatakları izler ve yüksek titreşimlere karşı korunur. Dişli kutularında, hem giriş hem de çıkış yataklarının titreşimleri ölçülür.

Opsiyonel olarak, eksenel titreşim ölçümleri, mil üzerinde etkiyen itme kuvvetlerinin doğru bir şekilde yorumlanmasına olanak tanıyabilir.



Veri Toplayıcı Modeli VD-5:
VD-5, kompakt, şarj edilebilir ve taşınabilir bir yapıya sahip, dayanıklı bir yapı ile donatılmış bir rotalı veri toplayıcıdır. VD-5 Titreşim ölçer, ISO 10816-3 standartlarına uygun olarak tasarlanmış ve doğru tek kanal titreşim ölçümü sağlamak için bir ICP™ ivmeölçer girişi bulunmaktadır. Yazılım uygulamasında, ölçüm sonuçlarını ivme, hız veya yer değiştirme olarak almak için isteğe bağlı olarak iki aşamalı entegrasyonlar yerleşik olarak bulunur. Cihaz, 4000'e kadar zaman sinyali çerçevesi depolayabilir ve verileri, spektrum, genel titreşimler ve diğer bazı tanılama özelliklerini hesaplayabilen özel bir yazılımla PC'ye aktarabilir.


BNC Switch BOX Modeli SB-6:
BNC Switch Box SB-6, sensörün sabit ve yerinde kurulu olduğu yürüyüş tipi veri toplama rutinleri için tavsiye edilir. Ölçüm yönü ve noktasının değiştirilmesi, ölçüm değerlerini etkileyebileceğinden, kalıcı olarak monte edilmiş ivmeölçerler daha güvenilir ve tekrarlanabilir okumalar sağlar. Yerel BNC Switch Box, taşınabilir veri toplayıcıları veya titreşim analizörleriyle veri toplama işlemini daha hızlı, daha güvenli ve daha pratik hale getirir. VIBSENS anahtarlama kutusu, tüm üçüncü taraf veri toplayıcıları ve titreşim analizörleri ile uyumludur.


Bu cihaz, doğrudan PLC, DCS ve 4-20mA monitörleriyle arabirim kurabilen endüstriyel enstrümantasyon standardı olan 4-20mA döngüsünü kullanır. Hız, ivme, yer değiştirme veya hatta DC boşluk gibi çeşitli çıkış türleri mevcuttur. Kompakt boyutları, metre ekranına ihtiyaç duymadan dar alanlara montaj yapılmasına olanak tanır.


Kasa (Enclosure):
VIBRASENS, tamamen bağlantılı olarak sağlanan ve yalnızca transdüser giriş kabloları, 4-20mA çıkış sinyali, röle çıkışları ve güç kaynağının terminal bloklarına bağlanması gereken çeşitli özel kasalar sunabilmektedir. Tam sistem kurulumu, iki kutu ile sağlanır:

  1. 30cm x 25cm x 15cm boyutlarında anahtarlama kutusu ve vericiler için kasa
  2. 50cm x 40cm x 30cm boyutlarında VC-400 için kasa, opsiyonel olarak fiberglas / paslanmaz çelik kasa ve paslanmaz çelik arka panelle, müşteri titreşim verici veya izleme modülleri ile kolayca seçebilir ve sipariş edebilir.

Titreşim Verici Modülü VC200A:
Bu bağımsız analog modül, dinamik sinyal koruması uygular ve API-670 gereksinimlerini karşılar. Ayrıca, hız, ivme veya yer değiştirmeye orantılı olarak 4-20mA sinyalini PLC/DCS veya herhangi bir standart 3. taraf kaydedicisine iletebilen bir titreşim koruma sisteminin tüm özelliklerini sunar. Ayrıca, taşınabilir veri toplayıcılarıyla okumak için BNC çıkışı, isteğe bağlı iç entegratör, transdüser kontrolü için LED ekran, akım döngüsü kontrolü, alarm röle çıkışları gibi özellikler yalnızca bir modülde sunulmaktadır. Alarmda gecikme, enerjili ve enerjisiz röleler arasında opsiyonel seçimler de dahildir. Alarm göz ardı etmek için uzaktan sıfırlama terminali de sağlanmıştır. ICP™ ivmeölçerine veya yakınlık yer değiştirme probuna bağlanabilir. VC200A, DC güç kaynağına ve bağlanan transdüsera sahip olup, kolay kurulumla tamamlanan bir sistemdir.


Titreşim Monitörü / Verici Modülü VC210A:
VC-210A, yukarıda belirtilen VC-200A ürününün tüm özelliklerine sahip olmanın yanı sıra, Alarm ve Trip olarak iki ayrı röle çıkışı sağlar. Ayrıca, genel titreşim değerlerini gösteren bir ekrana sahiptir ve ivme, hız veya yer değiştirmeye orantılı 4-20mA sinyalini PLC/DCS veya diğer kaydedicilere iletebilir. Her modül için isteğe bağlı sinyal entegrasyonu ve durum LED'leri (OK/Uyarı/Tehlike) sunulmaktadır. Ayrıca, alarm gecikmesi seçimi, atlama, bağlı veya bağlı olmayan röleler, enerjili ve enerjisiz röleler, uzaktan sıfırlama terminali ve Modbus RTU (RS-485) protokolü ile iletişim desteği de bu cihazda bulunmaktadır.


Kompakt Makine Koruma Sistemi V400:
V400 titreşim ölçüm koruma ve durum izleme sistemi, yüksek performanslı, tamamen programlanabilir bir sinyal ölçüm sistemidir. Bu sistem, mutlak titreşim (ivmeölçer / hız transdüseri), yatay şaft titreşimi (yer değiştirme yakınlık probu) veya itme (eksensel) pozisyonu gibi dört giriş kanalını ölçme ve izleme kapasitesine sahiptir. Ayrıca, ilk kanal, dönüş hızını veya diğer kanalların titreşim fazını referansa göre ölçmek için bir tetikleyici sinyali (Keyphasor™) ile bağlanabilir. Bu 9 cm x 9 cm x 18 cm boyutlarında, panel montajlı modül, özellikle makine koruma uygulamaları için tasarlanmış olup, küçük ve orta ölçekli döner makineler için kompakt ve maliyet etkin bir çözüm sunar. Her modülde uzaktan sıfırlama terminali, Modbus RTU (RS-485) protokolü ile iletişim ve dahili seri port ile yazılım güncelleme desteği bulunmaktadır.

Modül, tüm standart API-670 uyumlu transdüserlerden ve aktif / pasif hız probundan sinyal alabilir. Tüm transdüser sinyalleri, taşınabilir veri toplayıcılarına bağlanmak üzere ön paneldeki BNC çıkışı aracılığıyla tamponlanmış çıkış olarak sunulur. Ayrıca, iki tamamen programlanabilir çıkış rölesi, tüm giriş kanalları için 4-20 mA çıkışı, beyaz grafik LCD ekran ve dört tuşlu klavye, saha ve yerel uygulamaları en üst düzeye çıkarmak için mevcuttur.


Makine Arıza Teşhis Yazılımı (VIBSENS-PRO):
CMS, makine durum izleme yazılımıdır; V400 ölçüm sisteminden verileri alır, ölçer ve izler, ayrıca verileri yerel veya geniş alan ağları üzerinden diğer istemcilere gönderebilir. Genel titreşim seviyesi, trend izleme, zaman dalga formu, frekans spektrumu, yörünge grafiği, kutup grafiği, şelale grafiği, bode grafiği, rulman hasar frekansları ve daha fazlası gibi geniş görüntüleme seçenekleri sunar. Dinamik veri toplama ve analizini sağlayan bu yazılım, makine performansını izlemek ve arızaları tespit etmek için kapsamlı bir çözüm sunar.

VibSens Systems Overview:
  • Compatibility with 3rd Party Hardware:
    VibSens systems are capable of measuring and acquiring signals from transducers provided by third-party hardware. This ensures that they can easily integrate with existing monitoring systems, offering flexibility and seamless compatibility.

  • Device Configuration Software:
    All VibSens devices support Modbus RTU and come with a configuration software, Vibsens-CNFG, which makes setting up and adjusting the devices easy and straightforward.

  • VibSens-Pro Software:
    VibSens-Pro software enhances the usage of condition monitoring systems. It is specifically designed for machinery diagnosis and identifying the root cause of vibration problems. With features like data review, analysis, and diagnostics, it provides maintenance engineers with essential tools for analyzing data and detecting machinery malfunctions. The software is compatible with any PC running Microsoft Windows® and can easily connect to VibSens acquisition systems.

  • Full Engineering Services:
    VibSens offers comprehensive services, including project management, system design, installation, commissioning, training, calibration, and customer support for vibration measurement and protection systems.

  • Multi-Channel Devices:
    Multi-channel devices are a cost-effective solution to monitor multiple machines or parameters on a single monitoring device. This is ideal for applications where monitoring of several machines is needed at once.

  • Hazardous Areas:
    For installations in hazardous areas, VibSens provides explosion-proof versions of their products. Contact VibSens for consultancy on installation in such environments.

  • Warranty and Quality Assurance:
    VibSens products come with a general warranty that ensures they are free from defects or malfunctions in materials or operation. However, this warranty does not cover issues caused by incorrect usage, natural disasters, or improper installation or repairs.
