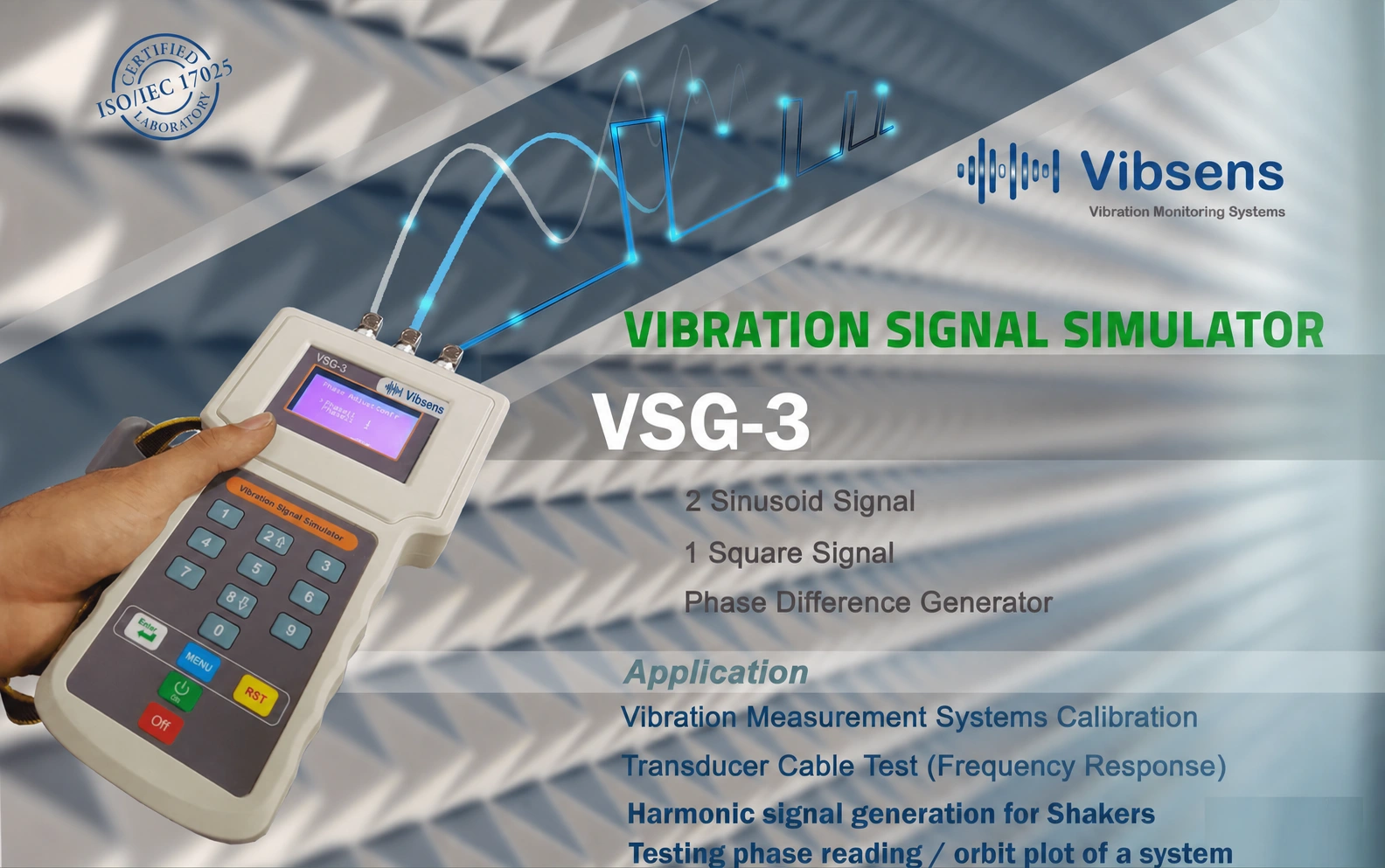

VSG3 Titreşim Sinyali Simülatörü

Titreşim Sinyali Simülatörü

  • VSG-3, titreşim ve diğer dinamik ölçüm sistemlerini test etmek için tasarlanmış, kolayca ayarlanabilen elde taşınabilir bir cihazdır. Farklı formatlarda (Single sine, Multi sine, Sine sweep, Random) sinüs ve darbe sinyalleri üretebilir, bu da bir vibrasyon izleme sisteminin sağlıklı çalışıp çalışmadığının durumunu belirlemede çok faydalıdır. Kullanıcı, VSG3 ile farklı ölçüm aralıklarında çeşitli genlikler ve frekanslar oluşturabilir, bu sinyalleri test edeceği cihaza göndererek gerekli kontrolleri ve ayarları yapabilir.

    İki sinyal çıkış kanalı ve bir KeyPhasor® çıkışı bulunmaktadır, bu da kullanıcının bir ölçüm sisteminin frekans spektrumunu, orbit, faz okumalarını ve polar grafiğini test etmesine olanak tanır.

    VSG-3 çıkışı, IEPE ve voltaj modunda ölçüm sistemlerine bağlanabilir, böylece kullanıcıya yer değiştirme (deplasman), hız, ivme ve dönme hızı monitörlerini test etme imkanı verir. Sinyal genliği 14 mV RMS'den 1.4 V RMS'e kadar ayarlanabilir ve bu da geniş bir sinyal genliği aralığı sağlar. Frekans 1 Hz'den 1 kHz'e kadar ayarlanabilir ve iki sinyal çıkışının faz farkı 0 ile 360 derece arasında değiştirilebilir.





Ana Özellikler:

  • Çıkış kanalları: 3 (2 sinyal ve 1 darbe)
  • Her çıkış için bağımsız faz girişi
  • Tek sinüs/Çoklu sinüs/Sinüs süpürme/Rastgele sinyaller mevcut
  • RPM simülasyonu için darbe jeneratörü
  • Hız/İvme ve deplasman için genlik ölçeklendirme
  • 2 çıkış rölesi, yazılımla tamamen yapılandırılabilir
  • Endüstriyel tuş takımlı grafik LCD
  • IEPE/Yer Değiştirme monitörleri ile uyumlu
  • BNC çıkış konnektörleri
  • Şarj edilebilir batarya ile çalışır
  • Dayanıklı elde taşınabilir cihaz
  • Polar, Bode, Orbit grafiği testi
  • Frekans spektrum testi

Teknik Özellikler:

Mekanik
Çıkış

2 Sinüs & 1 Darbe

Kasa malzemesi Plastik
Frekans Aralığı 1 Hz - 10 KHz  Ağırlık

210 g (nominal)

Genlik 14 mV - 1.4 V rms  Boyutlar 40 * 150 * 100 (mm)
Faz 0-360 derece  Bağlantı BNC
Çıkış Uyumluluğu IEPE & Voltaj modu  Güç

Şarj edilebilir batarya
